STS-562R15L道桥隧智能全站仪，搭载全新的智能操作系统结合高性能数据处理单元，实现道桥隧复杂测量计算快速响应。基于MSMT手机软件，全新定制道桥隧专业测量机载软件，在开放性系统下一键安装，测量计算协同作业，让高难度的道桥隧测量更加轻松、简单和便捷，真正实现移动信息化测量。

【案例】

广东省仁化(湘粤界)至博罗高速公路TJ24标段Z线工程

1、根据设计文件输入平纵曲线设计数据进入道路设计程序，可使用元素法、交点法或坐标法输入平曲线和纵曲线的设计数据，计算各里程中桩坐标。

2、进入横断面参数设计程序，输入路基断面设计数据。

3、进入边坡模板程序，先设计填挖方边坡模板，模板设置完成后进入边坡设计程序，根据模板设计左右边坡。

4、平纵曲线、横断面、边坡、断链等设计数据输入完成后，放样中桩、路基横断面和边坡。

案例

广东省新屋大桥墩台桩基坐标计算

1、进入道路设计程序，输入平纵曲线设计数据并自动计算出各里程中桩坐标。

2、进入桥梁墩台设计程序，桥梁由若干个墩台组成，每个墩台使用墩台模板进行定义。输入各桩柱相对于桥梁中线的纵向和横向相对坐标。选择墩台模板，输入轴线桩号以及与轴线的角度和距离偏移量后，计算出放样桩基坐标实施放样。

3、根据放样计算结果，选择需要放样的桩柱，根据罗盘指示以及软件的“前后”和“左右”参数项来实施放样工作。

案例

四川省成都地铁1号线三期南延段武汉路站至宁波路站右洞

1、进入道路设计程序，输入隧道平纵曲线设计数据并自动计算出各里程中桩坐标。

2、进入隧道轮廓线设计程序，定义隧道特征断面。隧道模板提供三种类型,开挖线、初支线和二衬线。定义开挖线模板,工程施工线设置为开挖线。

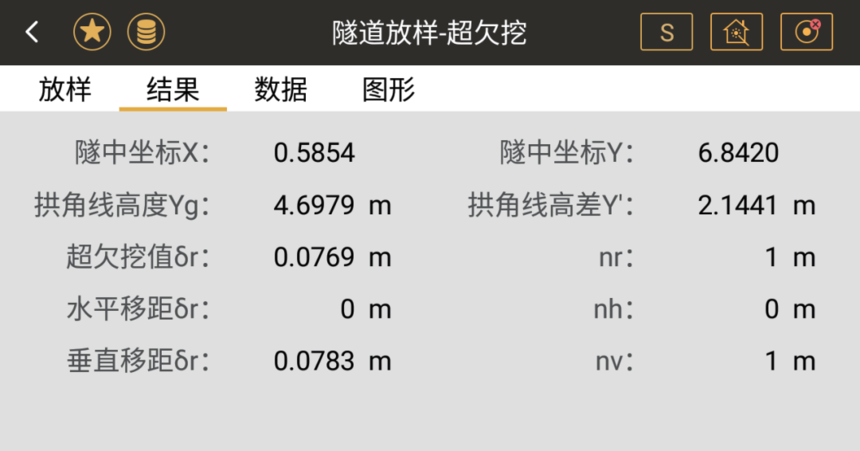

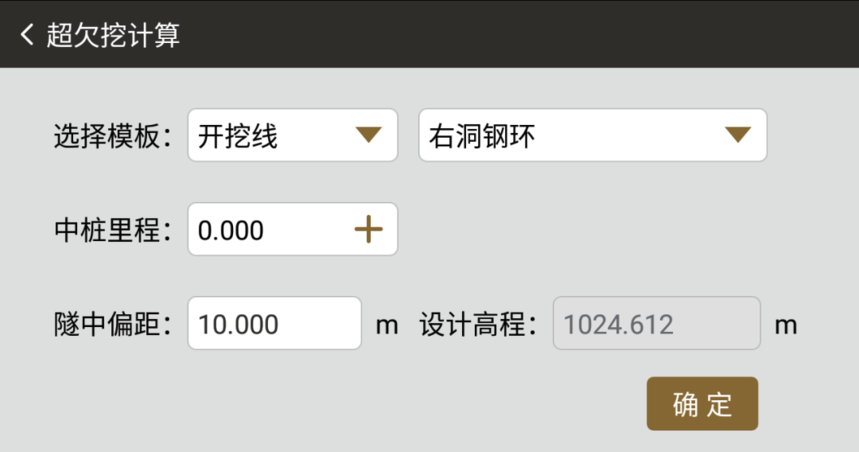

3、进入隧道超欠挖计算程序，选择开挖线隧道轮廓线模板，根据道桥隧智能全站仪实际测量坐标，软件自动计算出超欠挖结果。
